kreg prs2000 改造 その2

router00

まずは、インサートプレートにテンプレート(型紙)を80mmx80mmになるように両面テープで貼り付ける。



routerGB02

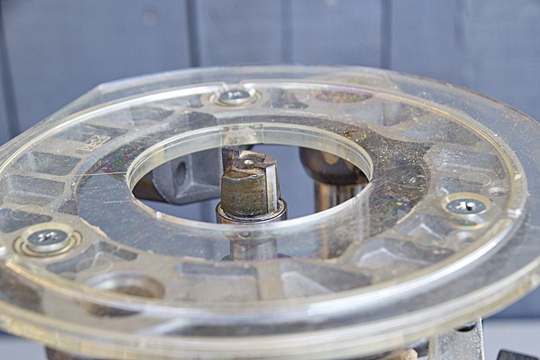

 深さ5mmの穴を掘るパターンビットは、ベアリングの上の刃の部分の長さが10mm以上あるので、テンプレートの厚さが15mmと厚くなっているわけである。



routerGB03

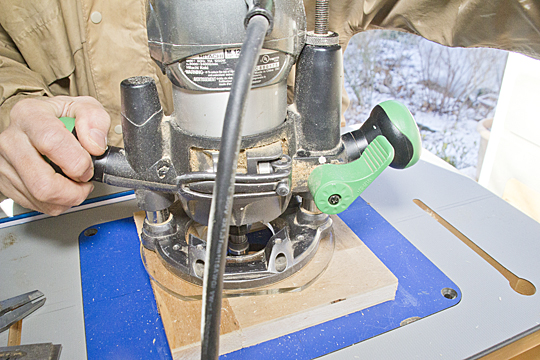

ルーターで少しずつ穴を掘る。



routerGB04

80mmx80mm深さ5mmの穴が完成したところ。



routerGB05

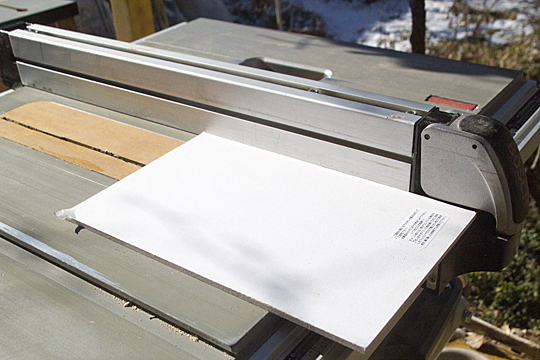

5mm厚の塩ビやアクリル板は大きいものは結構な値段するので、小さいものを見つけるのに苦労しました。結局厚さ200mmx300mmの「発泡塩ビ板」というのが670円と一番安かったのでそれに決定。
「発泡塩ビ板」というのは、建築の模型などに使うスチレンボードのように柔らかいと使えないなと心配だったが、普通の塩ビ板くらい硬さがあったので安心。



routerGB06

これをテーブルソーでカットすると割れるのではないかと、最初はごく浅く切れ目を入れ2度切りしたが、何のことはない普通の板のように一度でカットできた。



routerGB07

 角をベルトサンダーで丸める。



routerGB08

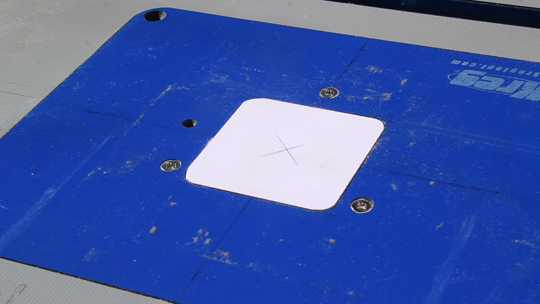

インサートプレートにピッタリ収まったところ。



routerGB09

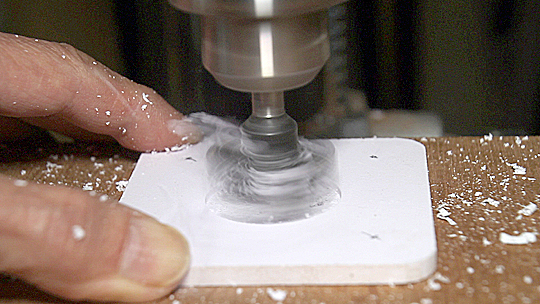

35mmのフォスナービットで深さ2.54mmの穴を開ける。



routerGB11

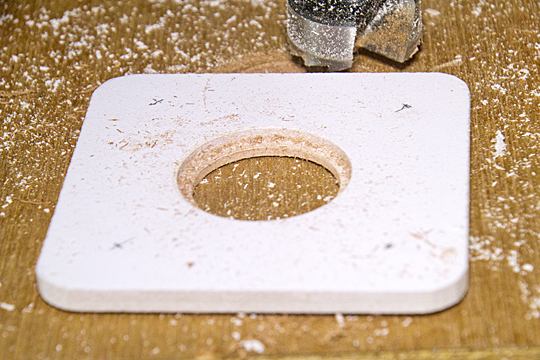

続いて30mmのフォスナービットで中心をくり抜く。



routerGB11

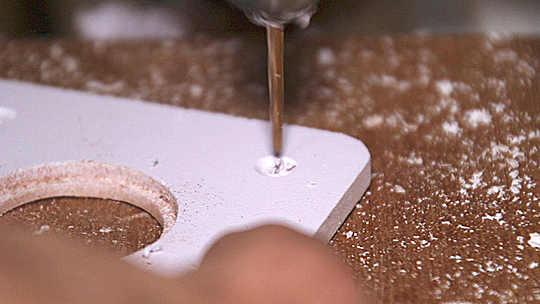

 四隅に固定用のネジ穴を開ける。



routerGB12

わずか670円で難なくkreg prs2000 改造に成功しました。
