正直者のイス その5

armchair14

今回はちょっと宗旨替えして、座席と背もたれのフレームを相欠き接ぎにすることにした(赤丸で囲った部分)。



armchair15

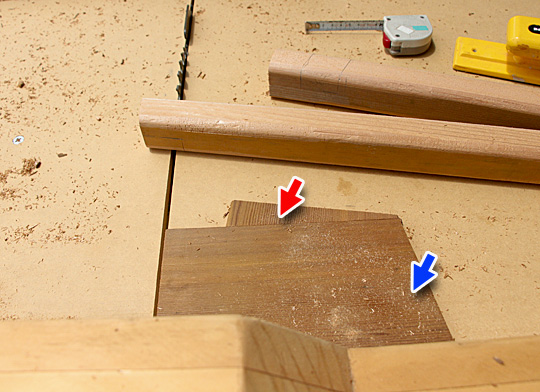

  ノコギリとノミで相欠きを作っても良いのだが、ズボラを旨としているので、テーブルソーで省エネを図る。
ただし、背もたれが後ろにおよそ10度傾斜しているので、角度をつけるため板の切れ端で10度のくさび形の板を作る(赤矢印)。これをそのままクロスカットスレッドにつけるとフレームの板が手前のフェンスに当たってしまうので、スペーサ(青矢印)を入れて調節。

armchair16

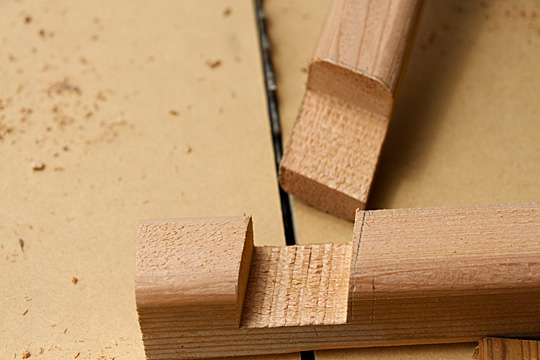

  フレームを少しづつずらしながらカットすれば、あっという間に相欠き接ぎの出来上がり。



armchair17

  接着材を塗り、更にネジで固定する。



armchair18

  フレームを全て組み立てたところ。ボルト止めしない分、スッキリしてますね。



armchair19

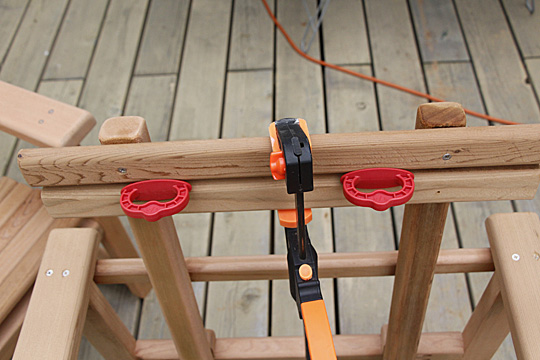

前回写真を撮るのを忘れたが、背もたれも座面も板と板の間は1/4インチ(約6mm)間隔を開けている。kregのdeck jigのスペーサーが役に立ちました。



armchair20

新(右)旧(左)2つの正直者のイスを並べてみた。
新バージョンでは、座面の板も少しづつ短くしてあるのが分かりますでしょうか。


armchair21

スーパー楕円テーブルと記念撮影。このあと、早速、ビールで乾杯しました。
