以前作ったbox joint jigのディビジョン・プレートが正確に作れなかったので、それを作るためのjigが必要になる。
そのために今回アメリカからわざわざ取り寄せたのが、この棚受け金具だ。
shelf standardsという名前で、お値段は2.99ドル也。
何故これが必要かというと、この金具の穴の間隔が丁度1/2インチ(12.7mm)あるからだ。

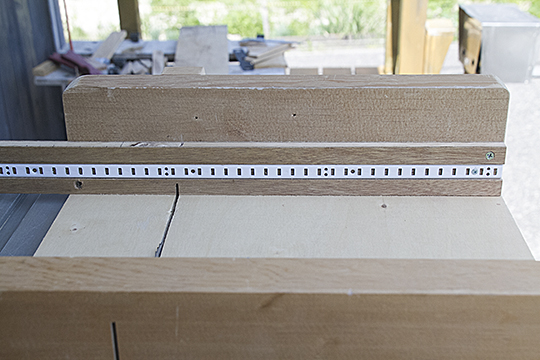

この金具を利用して、jigのためのjigを作る。

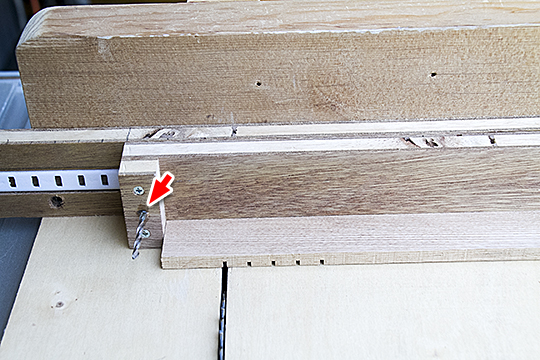

また、穴の縦の長さ(写真では横の長さ)が丁度1/8インチ(3.2mm)あるので、この穴に1/8インチのドリルビット(矢印)を入れると、正確に1/2インチづつ移動できるのである。
詳しいやり方はこちらのビデオをご覧ください。
