幼児用の机 その3

childdesk11

今回、テーブル脚を取り外し組み立てができるようにするには、鬼目ナットと蝶ボルトの組み合わせを使う。

そのためには、鬼目ナットとボルトの位置がずれずに、一直線上に並ぶように配置することが大切である。

ナットとボルトの位置を正確に合わせるには、このようにVブロックを利用して、下穴を開けるのが手っ取り早い。



childdesk12

M6用の鬼目ナットをねじ込むには、下穴を更に9mmのドリルで広げる。



childdesk13

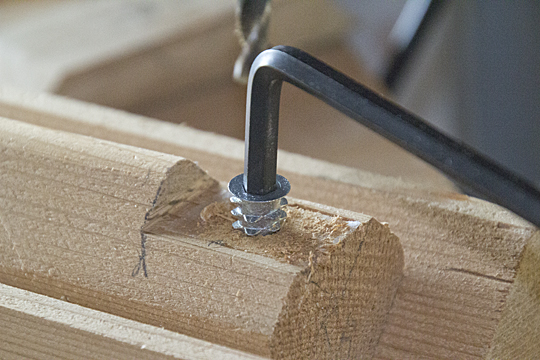

そこに鬼目ナットを6角レンチでねじ込んでいく。



childdesk14

これが鬼目ナットがねじ込まれたところだ。



childdesk15

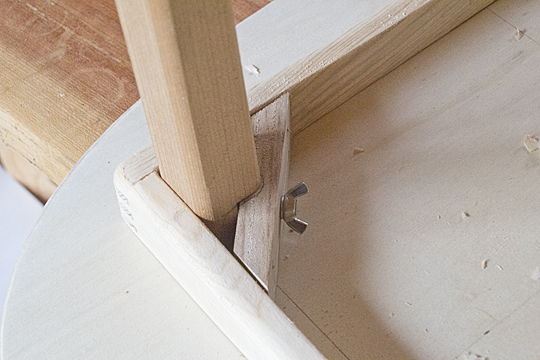

 鬼目ナットに蝶ボルトをねじ込んで、イス脚を固定する。
これで、イス脚がぐらつくようであれば、45度の固定枠の両端を少し削って調整する。



childdesk16

調整にはベルトサンダーについている、ディスクを利用。今回はじめて付属のマイターゲージを使ったが、角度が固定できるので便利ですね。



childdesk17

4本の脚がめでたく固定された。



childdesk18

完成した、幼児用のイスと机のセットである。
