水道の蛇口を考える (Be-selfbuilders)

jag01

これは我が家の台所の水道の蛇口で、シングルレバー混合栓と呼ばれるものだ。文字通りひとつのレバーの水平回転角度で水〜お湯の温度調整、上下の角度で開栓/止栓をやってくれる便利なものだ。最近は混合栓でも昔のようにお湯の蛇口と水の蛇口をぐるぐると回すものは減って、このようなシングルレバー混合栓がほとんどだ。

しかしである、便利になった分トラブルと大変である。特に台所用の蛇口はこのように首が長いものが多いので、『てこの原理』で蛇口を取り付けた根本に力がかかって、ぐらぐらになりやすい。一昨年の暮れに水道屋に直してもらったが、去年の暮れに大掃除の時にみたらやはりぐらついていた。

sink

シンクを裏から見た写真

おまけにシンクの下に水漏れまでしていて、なんと台座の木が湿っているではないか(写真シミの部分）。このままだと腐ってしまう。

今日日、水道屋を呼ぶといっても大変だ。工務店やそれに付随する業者というのは、大体設計事務所の懇意な所に決まるから、近所の水道屋とは縁が切れてしまっている。畳屋しかりペンキ屋その他もろもろ近所の業者とのネットワークがプッツリときれている。おまけに我が家の場合は、施工元のマツモト建設という悪名高き工務店が、一方的に廃業宣言などをしたという愉快な状況になっている。

それじゃー自分で直すかと思うのだが、昔の蛇口のように簡単な構造ではないので、どこから手をつけていいのか全然わからない。マニュアルを見ても各部の名称を書いたイラストが出ている程度だ。

こうなると頼りはインターネットくらいしかないのだが、「シングルレバー混合栓」でみると、不吉なことに「シングルレバー混合栓」は、構造が複雑なので分解しないほうが良いなんていう記事がいっぱいでている。あっても、蛇口全体を取り替えたなんてものだ。

TOTOの製品なので、TOTOを探すと「TOTO修理施工ナビ」というのがあって、おまけに修理方法（一般向け）というところまであるではないか。しかし、ここは「水まわり器具の修理方法をご確認いただけます」という表示とは裏腹にマニュアルと同じようなイラストがあるだけで、どこをどうやったら開けられるのかは書いてない。

部品検索から我がTKG31UPXを探すともはや廃番となっていて、TKG31UPRXになっていることが分かった。分解図というのを見ると、えらい複雑でこれはシロウトではだめかなと思わせてくれる(左図）。

かくなる上は、カートリッジ代５０００円〜６５００円、技術料２０００円+出張費２０００円を払って水道屋を呼ぶか、5000円でクラ○アンを呼んで技術を盗み見るかと思ったのだが･･････

Where there is a will, there is a way!（意志のあるところ道は開ける）

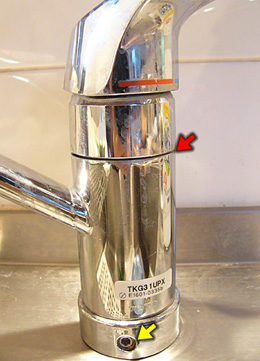

蛇口の台座をぐるぐると回してみていたら、六角レンチの入る穴が出てきた(黄矢印）。これをきっちり締めたら、何だぐらぐらは止まったではないか（本当は他にも締める場所があったことが後から分かった）。

だんだん調子がでてきたので、今度は、いままでず〜っと気になっていたことに挑戦。我が家の蛇口は赤い表示が正面にくると水が、水色の表示が正面にくるとお湯がでいた。水道屋のヤツめ、お湯と水の配管を間違えやがってと、配管を逆につなぎ直しこれも解決。

マウスを載せると、画像が変わります

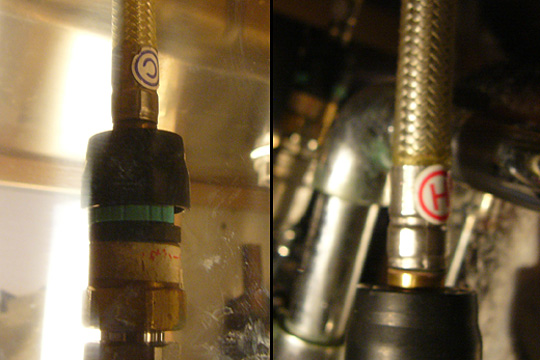

でも、このとき配管にC（cold?)とH（hot?)のラベルがご丁寧に貼ってあったが、これが逆だ。水道屋がいけないのかTOTOがミスったのかどっちだ！！

ここまでは順調にきたのだが、今度は蛇口の途中（蛇口正面像の赤矢印の部分）から漏れる水が止まらない。我が家の場合は、蛇口の先に浄水器をつけたので、これを使うと抵抗が高くなって、余計ポタポタと水が垂れる。どこかのOリングでもへたっているのかと、ちょっと弱気になって布巾を巻いておいたのだが、何とも体裁が悪い。

jag05

数日間放っておいたのだが、今日何の気なしに蛇口のレバーの下の胴体を回してみたら、何とこれが回るではないか。空回りするようになっているのかと思ったら、ちゃんとネジがきってあって、ご覧のように外れた。これをきっちりと締め直したら、水漏れも止まった。や〜すっきりとしました。

今、冷静になって、再度、「TOTO修理施工ナビ」を見たら、施工方法というコーナーがあって施工説明書がpdfでdown loadできるようになっていた。つい修理に目がいってしまって、これを見逃していた。これにはとても詳しく、施工方法が書いてあった。やれやれである。
