Be-windowは四周のアングルを、付属のビスで躯体に留めて取り付ける仕組みになっている。
nakさんのホームページには、「窓の取り付けってこんなに簡単なの!」との印象がかかれていたが、今回はパネルの耳をノコで切り落としたり、壁パネルをはずしたりと、結構苦戦していた。 |
|
Be-h@usマニュアルのp.35には開口部バターンの例のひとつとして、このような図が載っている(左図)。右側が実際に取り付けられたBe-window.

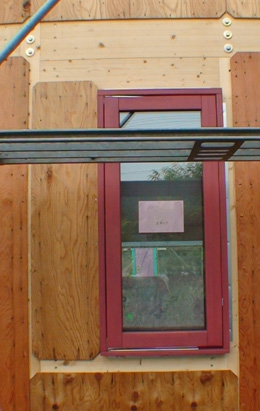

このwindowを取り付ける際にうまく入らず、OPS-0313というパネルを一度外してから窓を入れ、その上からパネルをはめるということを行っていた。何故そんなことになるのか、理由がよく分からなかったが、左の図と右の実際の写真を比べると、OS-13というパーツが無いのが分かる。 だから、パネルが入った状態で窓を取り付けようとすると、取り付け用のアングルとパネルの耳が重なってしまい、そのまま耳の上に取り付ければ左側が浮いてしまうわけだ。

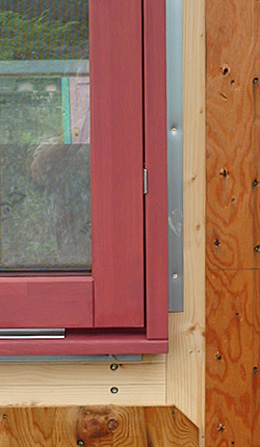

これは、窓の左右のアップだ。右側はきちんと柱にアングルが留めてあるが、左側はOS-13に留めないで、単にパネルの耳を後からかぶせて留めてあるようだ。耳の厚さは数ミリしかないので、こんなもんできちんと留まるものなのだろうか。
また、Be-h@usマニュアルp.49防水テープという項目には
「アルミアングル(25mm)を覆い隠せる幅の気密防水テープ(RAテープなど)を用いてサッシの下、横、上の順序で貼っていきます。その上に透湿防水シートを被せます」 とある。となると、また壁パネルを外すことになるのだが・・・・・・ 最近はテープやシートは省略なのかな。
