トレーに挑戦

tray01

ベルト・ディスクサンダーの試運転を兼ねてトレーを作ってみることにした。
まずは、sketch upで図面を描く。







tray02

こちらが断面図。どういう手順で作るか問題だが、テンプレートを2つ作ってベアリングがついたパターンビットで掘ることにした。



tray03

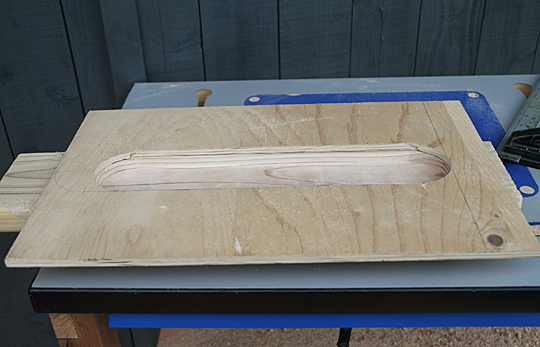

 最初に内側の窪みを垂直に掘る。テンプレートは厚さ9mmのベニアで作ったが、円形のコーナーを作るのにベルトサンダーがとても役にたった。



tray04

 内側の窪みを掘ったところで、パターンをはずして外側のカーブをノコで大体切り落とす。右上に見えているのが外側の大きさに合わせた小判型のテンプレートだ。

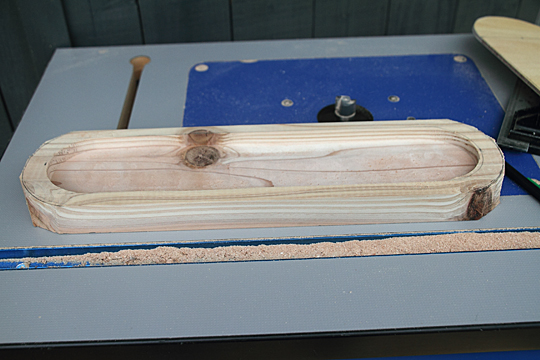

tray05

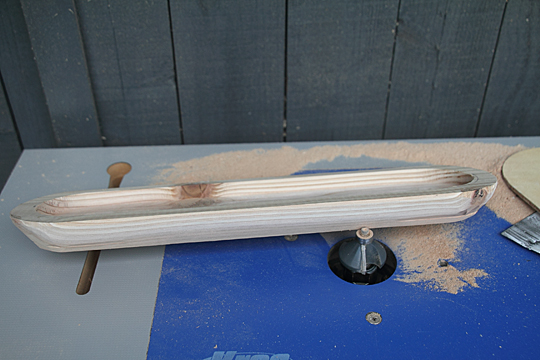

テンプレートを使って、外側を45度くらいの角度で削ったところ。右上のほうにある節の部分を削るときにルーターがキックバックを起こして指を詰めるところでした。


tray06

 一応完成したところ。

内側も垂直ではなく角度をつけて削ろうとしたが、ビット先端のベアリングが邪魔をして思うようには削れなかった。45度のビットで下にベアリングがついているものはあるのかなあ。
