日立のルーターに、3/4インチのガイドブッシュと1/2インチのストレートビットを取り付けたところ。

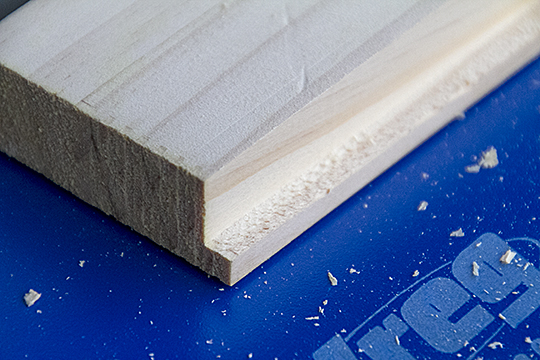

ガイドブッシュの高さは14mm位だから、18mmの合板に段欠きをすると残り4mmほどしか無い。しかし、この4mmでガイドブッシュを支える訳ではないので、大丈夫だろう。
段欠きの深さは 3/4-1/2=1/4インチ(6.4mm)なのだが、少し深めに掘ってから

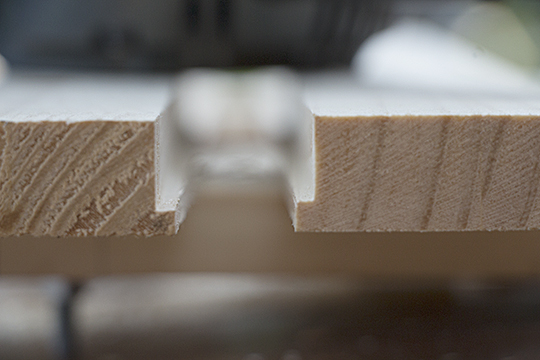

実際にガイドブッシュをつけたルーターで削って深さを調整した。見た目には6.4mmよりも短くて4mm程度しかないのではないだろうか。こうやって2つ並べてみると段書きの高さが違ってしまったと思ったが、ガイドブッシュの高さよりも深く掘ってあれば問題無いわけだ。
ルーターを買ってから今までガイドブッシュというものを使ったことが無かった。何故かと言うと、このように雛形(テンプレート)と実際に削れる深さが違って面倒だからである。

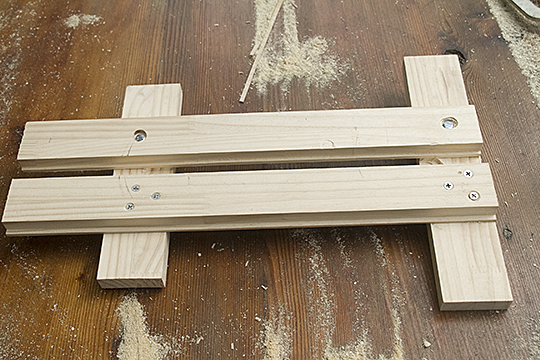

棚板は12mm~25mmのものしか使わないので、jigの幅を調整する移動距離は余裕をみて20mmとした。
jigの幅は60mmの合板を使用。段欠きをするときにちょっと失敗したので、両側に段欠きが出来てしまったが、本来なら内側だけで良い。
jigが完成したので、次はいよいよ本棚の作製にかかることにする。
