直角を出すための治具で、直角治具と言う名前が良いかどうか分かりませんが、セルフビルドには重宝です。 |
最初の目的は、階段の仕切り板を垂直に立てるためで、合計４つ作りました。先輩が「合板は直角が出ているので、合板の角を利用して作ったら良い」と教わり、作ったものです。
yumさんに紹介していただいた「Working alone」の本にも載っていましたが、一人で作業をしている時に、ものを垂直に立てたりするに便利な道具です。
|
|
| 階段の仕切り板の組立てをはじめた時。 | 玄関の下駄箱、クロゼットの組み立てでも。 |
|
ダイニングテーブルを一人で裏から表に反転させる時も、まずは垂直にして立ててクランプで止めおき、移動させたり、横にする場所を作ったりしてから反転させました。 |
この他にも、ドアに丁番など金物を取り付けるなど、クランプとこれがあると一人では出来ないことが、簡単に出来るようになりました。
コメント (7)
nakさま
セルフビルドやDIYの作業の中で、一人でする作業時間は結構ありますネ。その時このような治具が有ると非常に便利で、（勿論、正確で）そして安全です。私も作って見たいと思います。
「Working alone」のサイトにも、小型の直角治具が有りましたあれも欲しい小道具です。以前プラスチック製の安物を見ましたが、大きな抜き勾配の付いた見るからに精度が悪そうな物で、治具を使ったら曲がっていたなんて、洒落にもなりません。
それに比べてnakさんのコレは、自立するセルフビルダーズ治具です。
投稿者: go-shiyo | 2008年05月10日 20:00
日時: 2008年05月10日 20:00
nakさま
いただいた「Working alone」にも、nakさんのチェックが入っていました。"the all-purpose bracket"という名前が示す通り、色々な用途に使えるようですね。私も早速作ってみようと思います。

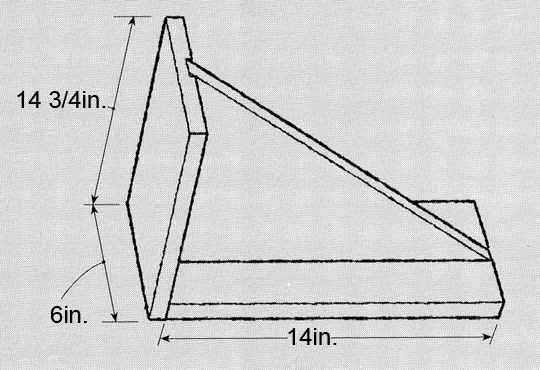

nakさんの文章の一番最後に、参考までに寸法の図面を追加させていただきました。
投稿者: yum | 2008年05月11日 07:00
日時: 2008年05月11日 07:00
go-shiyoさま
「Working alone」のサイトってどこですか？
投稿者: yum | 2008年05月11日 07:26
日時: 2008年05月11日 07:26
Working aloneの寸法図掲載、有難うございます、お陰で分かりやすくなりました。
ただ、図面を良く見ると、作り方も寸法も少し違うようですね。あり合わせの材料から、好きなように作ってしまったのでしょう。
投稿者: nak | 2008年05月11日 07:55
日時: 2008年05月11日 07:55
yumさま
失礼いたしました。Fine Wood Working の間違いでした。横文字に弱いもので笑ってやって下さい「ワッハハ！ワッハハ！」。
小型の直角クランプはコレです。
http://www.rockler.com/product.cfm?page=10113
http://www.rockler.com/product.cfm?page=11156&cs=1
投稿者: go-shiyo | 2008年05月11日 09:01
日時: 2008年05月11日 09:01
go-shiyoさま
有り難うございます。
working aloneで検索すると、使用人がどうたらこうたらとうサイトばっかり出てくるので、どこかなと思って･･････
この前も出てきたrocklerというサイト、欲しいものがイッパイでてきてアブナイですね。
そのうちnakさんにツアコンになってもらって、アメリカ買い物ツアーでもしますか。
投稿者: yum | 2008年05月11日 09:35
日時: 2008年05月11日 09:35
yumさま
nakさんのエントリーで甚だ個人的な話題で申し訳有りませんけれど、来年の3月頃に定年旅行をする予定（個人の企画に会社が補助を出す）ですが、私個人はその向きの旅行をしたいのですが、確実に成田熟年離婚でしょう！
投稿者: go-shiyo | 2008年05月11日 20:40
日時: 2008年05月11日 20:40
